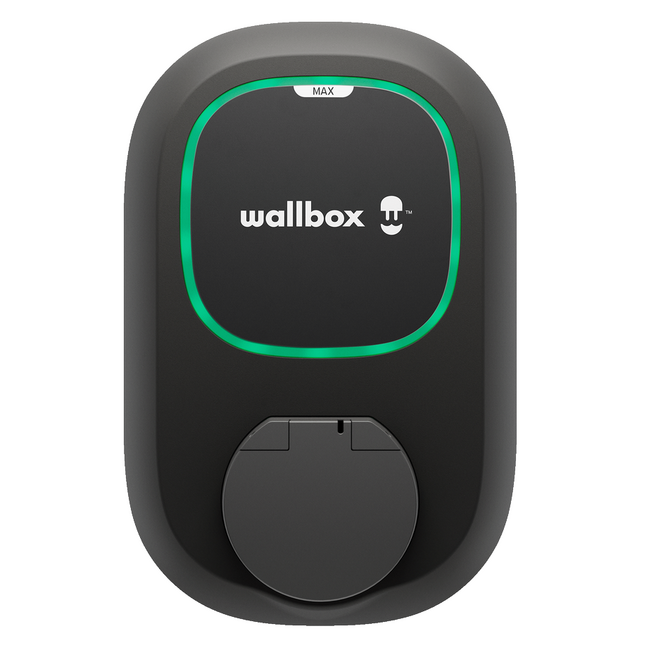

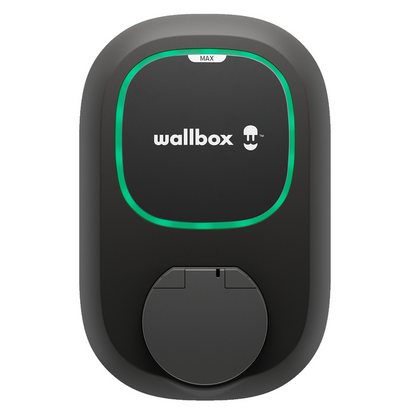

Wallbox Pulsar MAX socket 22kw

Wallbox Pulsar MAX socket 22kw

Normale prijs €684,00 EUR
Normale prijs Adviesprijs: €799,00 EUR Aanbiedingsprijs €684,00 EUR
Aanbieding Uitverkocht
Prijzen zijn inclusief btw

Langere levertijd voor dit product 2-5 werkdagen.

Voor 21:00 uur besteld, vandaag gratis verzonden ⓘ

Waarom kiezen voor ons?

Op werkdagen voor 21:00 uur besteld, vandaag verzonden*

Gratis verzending in Nederland & België

30 dagen bedenktijd

Ophalen mogelijk

Achteraf betalen mogelijk

Plus- en minpunten

  • Robuust ontwerp, speciaal geschikt voor buitengebruik (hoge IP-classificatie).
  • Laadvermogen tot 22 kW.
  • Geïntegreerde Wi-Fi en Bluetooth voor app-bediening.
  • Dynamic Power Sharing en verbeterde functionaliteit voor grotere installaties.
  • Hogere prijs in vergelijking met de Pulsar Plus.
  • Geen ingebouwde energiemeter.

Productomschrijving

Ontdek de Wallbox Pulsar MAX Socket, ontworpen om het opladen van uw elektrische auto of plugin hybride eenvoudig en efficiënt te maken. Met een vermogen van maximaal 22 kW en de mogelijkheid om de laadstroom aan te passen tussen 6A en 32A, is dit laadstation geschikt voor elke situatie.

Maak gebruik van de Eco-Smart functie om optimaal te profiteren van uw zonne-energie en beheer uw laadstation moeiteloos via de myWallbox-portal en de Wallbox-app. Met planbare oplaadsessies kunt u uw energiekosten verlagen door te laden tijdens voordelige tarieven.Het socket/ outlet stopcontact zorgt voor een opgeruimde uitstraling en maakt het laden van verschillende typen elektrische auto's mogelijk.

De Power Sharing Smart functie verdeelt de stroom slim tussen meerdere laders, terwijl de optionele Power Boost functie zorgt voor sneller opladen zonder zorgen over overbelasting.

Dit moderne laadstation is geschikt voor zowel binnen- als buitengebruik en wordt geleverd met een eenvoudige installatieprocedure en 3 jaar garantie voor gemoedsrust.

Via ons ontvang je standaard twee jaar fabrieksgarantie op dit product. Dit betekent dat je twee jaar lang zorgeloos kunt genieten van een goed werkend product. Ontstaat er binnen deze periode een defect door een fabricage- of materiaalfout? Geen zorgen, de fabrikant zorgt ervoor dat dit kosteloos voor je wordt opgelost.

De garantie verloopt rechtstreeks via de fabrikant. Dit betekent dat je kunt rekenen op de expertise en snelle service van het merk zelf, zodat eventuele problemen snel en efficiënt worden verholpen.

Heb je vragen of wil je meer informatie? Ons vriendelijke klantenserviceteam staat altijd voor je klaar om je verder te helpen!



Gebruikershandleiding

Pulsar Max – Online Installatiegids

1. Technische specificaties

Algemene specificaties

Oplaadmodus (IEC 61851-1) Modus 3
Afmetingen zonder kabel 198x201x99 mm (zonder kabel)
Gewicht zonder kabel 1,3 kg (zonder kabel)
Bedrijfstemperatuur -25 ºC tot 50 ºC
Opslagtemperatuur -40 ºC tot 70 ºC
Milieuclassificaties IP55, IK10 (hoge weerstand)
Installatieplaats Gebruik binnen en buiten
Montagewijze Vaste apparatuur wordt aan de muur bevestigd. Vloermontage met geschikte Wallbox-accessoires.
Bestemd voor gebruik Apparatuur bedoeld voor gebruik door gewone personen.
Locatietoegang Apparatuur voor locaties met onbeperkte toegang en beperkte toegang
Conformiteit van het product RED-richtlijn 2014/53/EU, RoHS-richtlijn 2011/65/EU en BS 7671:2018+A1:2020+A2:2022 Voldoet aan Britse regelgeving voor slim opladen

Elektrische specificaties

Laadvermogen 7,4 kW (1P) 11 kW (3P) 22 kW (3P)
Nominale spanning AC ± 10% 230 V 400 V 400 V
Configureerbare stroom van 6A tot nominale stroom
Nominale frequentie 50 Hz / 60 Hz
Nominale diversiteitsfactor (RDF) 1
Reststroomdetectie 6mA DC
Nominale isolatiespanning 400 V
Nominale impulsweerstandsspanning 4000 V
Overspanningscategorie CAT III
RCCB Type A, B of EV kan vereist zijn volgens regionale voorschriften
Bescherming tegen elektrische schokken Klasse I
Kabeldoorsnede Tot 13 mm²
Aansluiting EV-voedingsapparatuur AEVCS is permanent aangesloten op het wisselstroomnet
Vervuilingsgraad PD3
Elektromagnetische omgeving Klasse A + Klasse B

2. Veiligheidswaarschuwingen

Veiligheidswaarschuwingspictogrammen
  • Rondvliegend puin, kans op oogletsel
  • Risico op elektrische schokken. Ontkoppelen en 10 minuten wachten
  • Let op
  • Scherp element, risico op snijwonden
  • Aardverbinding vereist
  • Speciale afvalverwerking

3. Gereedschap en montagedelen

Vereist gereedschap

gereedschap & montageonderdelen
  • Hamer
  • Stapboor 32mm en boortje 8mm
  • Potlood
  • Platte schroevendraaier
  • Pillips schroevendraaier
  • Snijtangen
  • Torx T20 en T15
  • Meetlint
  • Hobbymes
  • Waterpas

Meegeleverde montagedelen

  • Kruiskopschroeven ø6 x 50 mm
  • Kruiskopschroeven ø5 x 40 mm
  • Muurankers ø8 x 40 mm
  • M32 doorvoer
  • Torx-schroeven T20 4 x 10 mm
  • Torx-schroeven T15 ø3,5 x 8 mm

4. De lader voorbereiden

Verwijder de twee hoekschroeven en til het deksel voorzichtig op. Maak vervolgens voorzichtig de lintkabel los en leg de afdekking opzij.
Voordat u verdergaat met de installatie, moet u alle aansluitingen uitschakelen.

5. De muurplaat installeren

Verwijder de tape van de muurplaat om deze los te maken van de oplader. Plaats het dan recht en markeer drie gaten met een potlood. Boor nu met een boor met de juiste maat en plaats de muurplaat in lijn met de gaten.
Als je de lader aan een stevige muur bevestigt, gebruik dan de muurankers die bij de lader zijn geleverd. Bevestig de muurplaat aan de muur en draai de schroeven niet te vast aan.
Als de bedrading van de voeding uit de muur komt, moet u de draden door het gat in de muurplaat steken voordat u de muurplaat bevestigt.

6. Lagere aansluiting

Zowel onderste als achterste aansluitingen zijn mogelijk bij het installeren van Pulsar Max. Als u het product wilt installeren via het onderste gat, moet u de onderstaande instructies opvolgen. Ga voor de aansluiting aan de achterkant naar hoofdstuk 7. Til je oplader op en hang hem aan de bovenkant van de muurplaat. Bevestig de lader aan de muurplaat met de juiste schroeven en draai ze niet te vast aan.
Maak een insnijding in de doorvoer en breng de voedingskabel aan.

7. Achteraansluiting

Maak een gat aan de achterkant van de lader met een Step-boor van 32 mm. Maak vervolgens een insnijding in de doorvoer en breng de voedingskabel aan.
Bevestig je oplader aan de muurplaat en bevestig hem met de juiste schroeven.
Ga naar de EMS Installatiegids om te ontdekken welke functies door Pulsar Max worden ondersteund.

8. Elektrische bedrading

Enkelfasige versie

  • Eenfasige opstelling
  • Bi-fase Geen nulleider
  • Enkelfasige PME
(alleen UK) kan worden aangesloten op de PME-voeding volgens BS7671:2018-amd1:2020 722.411.4.1

Driefasige versie

D. Opstelling driefasig E. Opstelling driefasig geen nulleider F. Opstelling tweefasig Voor de driefasige nulleiderinstallatie controleert u compatibele EV-modellen die deze configuratie ondersteunen. De Pulsar Max driefasenversie kan worden geïnstalleerd met A – B opstellingen.
Zorg ervoor dat de maximale spanning tussen L & N ingangen lager is dan 264V.

9. De lader sluiten

Zet de stroomkeuzeschakelaar op een geschikte instelling. Bevestig vervolgens voorzichtig de communicatiekabel weer aan het klepje van de oplader en sluit het. Zorg ervoor dat de selecteur niet naar 0, 8 en 9 wijst.
Plaats de vier hoekschroeven om het deksel van de lader vast te zetten. Zorg ervoor dat je de onderste schroefopening goed uitlijnt, plaats het afdekframe op je lader en bevestig het frame met de schroef. Niet te vast aandraaien.

10. De stekkerhouder installeren

Plaats de stekkerhouder op de muur en markeer de bevestigingspunten. Boor vervolgens gaten waar de bevestigingspunten zijn gemarkeerd.
Steek de ankerschroeven in de bevestigingsgaten. Bevestig het apparaat vervolgens aan de muren door de schroeven te plaatsen en vast te draaien.

11. De lader registreren

Download de Wallbox app en registreer je.
Alle details bekijken
  • Krachtig

    Slechts

    het begin.

  • Snel en vol met de volgende generatie laadintelligentie. De compacte Pulsar familie biedt eenvoudig laden gecombineerd met geavanceerde opties, zodat u kunt genieten van elektrisch rijden.

Waarom de Pulsar-familie?

Snelladen

Laadoplossingen tot 22 kW bieden tot 10 keer snellere laadtijden en besparingen door laadschema's buiten piekuren. Profiteer van overtollige zonne-energie met flexibele connectiviteitsopties voor elke locatie en gebruikersaantal.

  • Gemak

    Vergeet het tankstation. Haal snellaadvermogen in uw thuis.

  • Besparingen

    Laad wanneer energie het goedkoopst is en ontgrendel nieuwe manieren om te besparen.

  • Verminderde ecologische voetafdruk

    Laad met zonne-energie of gebruik zelfs de energie in uw auto om uw huis van stroom te voorzien.

1 van 3
  • Energiebeheer

    Uw laadsysteem is nu ook een oplossing voor energiebeheer.

  • Ontsluit het volledige potentieel van de Pulsar-familie met een Wallbox-energiemeter en onze ingebouwde energiebeheerfuncties.

  • Dynamic Load Balancing

    Maximaliseer de laadsnelheid terwijl je binnen de stroomlimiet van je huis blijft. Als het totale energieverbruik hoog is, daalt de laadsnelheid. Als het overige stroomverbruik laag is, laad je op met maximale snelheid. Dat is geoptimaliseerde energie.


    Voorkom dat je zekering eruit klapt
    Geen dure upgrades of onverwachte energierekeningen
    Voeg een tweede elektrische auto toe, of meer, wanneer je maar wilt

  • Solar Charging

    Profiteer van de volledige kracht van uw zonnepanelen. Vermijd hoge energieprijzen, wanneer u uw EV laadt met 100% zonne-energie of een combinatie van zonne-energie en netstroom. Aan u de keuze.


    Voorkom dat je zekering eruit klapt
    Duurzaam
    Gemaximaliseerde ROI op de installatie van zonnepanelen

FAQs

Ja! Wallbox heeft omvangrijke opties voor Type 1-, Type 2- voertuigen en een optie voor een socket inclusief sluiterbeveiliging, voor maximale flexibiliteit. Onze Pulsar-familie is compatibel met elke hybride en elektrische auto.

De prijs voor het laden van uw voertuig aan huis is afhankelijk van hoeveel u betaalt voor elk kilowattuur (kWh) verbruikte elektriciteit. Met andere woorden: als u in de EU een Nissan Leaf met een accu van 62 kWh volledig wilt opladen, dan betaalt u met een kWh tarief van 4,8 ct bij een maximale actieradius van 364 km ongeveer € 13,-. Als u echter een Tesla Model X wilt opladen met zijn grotere accu van 95 kWh, kost deze eerder € 20,- met een actieradius tot 625 km. De uiteindelijke kosten zijn nog steeds relatief lager dan bij voertuigen met verbrandingsmotoren om nog maar niet te spreken over de lagere kosten voor het milieu vanwege CO₂-emissies.

Absoluut! Via de Wallbox app kunt u geplande laadsessies voor uw Wallbox-lader aanmaken, verwijderen en bewerken, ongeacht uw locatie. Of u nu in de buurt van de oplader bent en Bluetooth gebruikt of op afstand toegang hebt via wifi, u bent gedekt. Met de Wallbox-app krijgt u de mogelijkheid om de status van uw lader te controleren en het opladen te plannen voor periodes met lage energiekosten. Klaar om te beginnen? Download de Wallbox-app uit de Apple App Store of Google Play Store.

Dat is juist! Met Solar Charging EV-laadsoftware kunt u uw elektrische auto met 100% zonne-energie of een combinatie van zonne-energie en elektriciteit uit het elektriciteitsnet. Om Solar Charging in te schakelen, moet u deze combineren met een van onze energiemeters. Eenmaal geïnstalleerd, hoeft u alleen maar uw voorkeursmodus rechtstreeks vanuit de Wallbox-app in te stellen en uw oplader de rest te laten doen.
